Sax Lift UL řešení
Integrace do strojů a výrobních systémů
Mnoho našich zákazníků integruje nůžkové zvedací stoly Sax Lift přímo do svých vlastních strojů a výrobních systémů. V těchto případech mohou být vyžadovány specifické elektrické komponenty a konfigurace v závislosti na konečném návrhu a požadavcích na integraci.
UL řešení a elektrická bezpečnost
V oblasti testování elektrické bezpečnosti působí několik mezinárodně uznávaných organizací v rámci systému Nationally Recognized Testing Laboratories (NRTL). Jednou z nejznámějších je Underwriters Laboratories (UL).
Z tohoto důvodu označujeme tyto konfigurace jako UL řešení – termín, který je široce uznáván v průmyslovém prostředí.
Standardně jsou zvedací stoly konfigurované pro integraci UL komponent vybaveny:
- 3x480V – 60Hz čerpadly
- Elektrickými komponenty UL Recognized (na úrovni komponent)
Kromě toho může být zvedací stůl dodán ve dvou různých konfiguracích v závislosti na vašich potřebách integrace:
- Se řídicím systémem / ovládacím panelem a označením CE
- S terminálovým blokem (Terminal Block) a prohlášením o zabudování (DoI, bez CE označení), což umožňuje integraci do finálního stroje, kde je implementován celkový řídicí systém

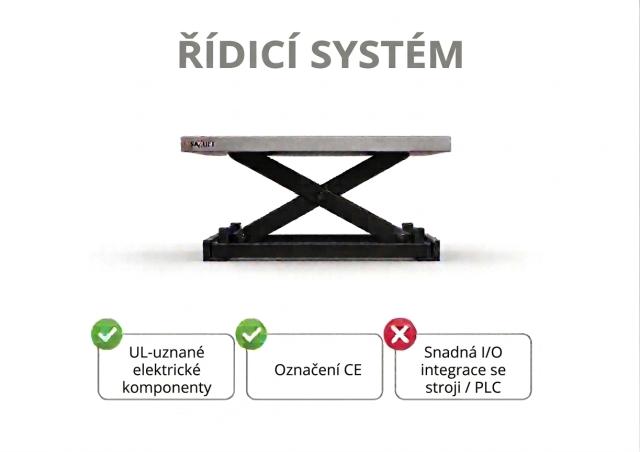

1. Zvedací stůl s řídicím systémem – CE označený
Tato verze obsahuje vestavěný řídicí systém a komponenty UL Recognized. Zvedací stůl je označen CE v souladu s normou EN 1570-1:2024.
Výhody:
- Připraven k použití s integrovaným řízením
- Minimální potřeba externího PLC nebo řídicí logiky
- Komponenty UL Recognized
- CE označení v souladu s platnými normami
Ideální pro: společnosti, které chtějí kompletní řešení s minimální integrací
Proč zvolit toto řešení (Control System)?
Zvolte tuto možnost, pokud chcete kompletnější konfiguraci zvedacího stolu s vestavěným řízením, CE označením (EN 1570-1:2024) a minimální potřebou externí integrace řízení.
Poznámka:
Zvedací stůl / konstrukce není UL Listed jako celek. Zvedací stůl / konstrukce je CE označen v souladu s EN 1570-1:2024.
Toto řešení je ideální pro průmyslové prostředí, kde jsou důležité spolehlivé elektrické komponenty a dodržování příslušných evropských bezpečnostních norem.

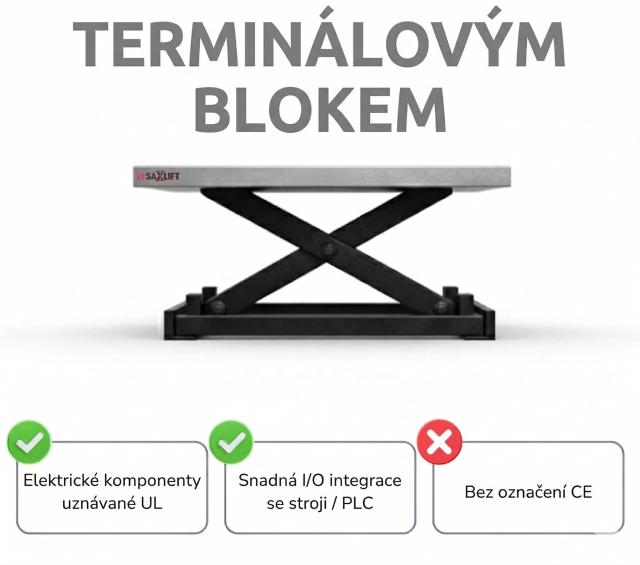

2. Zvedací stůl s terminálovým blokem – pro integraci do strojů
Tato verze je dodávána bez vestavěného řídicího systému. Je navržena pro integraci do většího stroje nebo PLC systému a je dodávána s prohlášením o zabudování.
Výhody:
- Přímý přístup k I/O přes terminálový blok
- Flexibilní integrace do stávajících řídicích systémů
- Komponenty UL Recognized
Ideální pro: zákazníky, kteří chtějí plnou kontrolu prostřednictvím vlastního PLC nebo řídicího systému stroje
Proč zvolit toto řešení (Terminal Block)?
Zvolte tuto možnost, pokud chcete přímý přístup k I/O bez vestavěného řízení, což umožňuje ovládání zvedacího stolu pomocí vašeho stávajícího stroje nebo PLC pro jednoduchou a flexibilní integraci.
Zvedací stůl je dodáván s jeho vstupy a výstupy (I/O) na svorkách, zatímco váš řídicí systém zajišťuje potřebnou logiku, bezpečnostní blokování a provozní sekvenci.
Poznámka:
Zvedací stůl / konstrukce není UL Listed jako celek. Je dodáván jako I/O terminálové řešení bez vestavěné řídicí logiky a musí být integrován do jiného stroje nebo PLC, kde je implementována finální řídicí logika a bezpečnostní funkce.
Proto není CE označen jako celek.
Toto řešení je ideální pro průmyslové aplikace, kde je zvedací stůl součástí většího systému a je řízen stávající řídicí platformou zákazníka.
FAQ
Ne, zvedací stůl nemá certifikaci UL. Certifikace UL se vztahují pouze na elektrické komponenty. Celý stroj nemá certifikaci UL a jako hotový výrobek není certifikován podle norem UL 508A ani UL 2011.
To znamená, že některé elektrické součásti použité v systému mají certifikaci UL na úrovni jednotlivých součástí. Neznamená to však, že celý stroj je certifikován podle UL.
Záleží na zvoleném řešení:
• Komponenty UL – řídicí systém: Stůl/sestava nese označení CE v souladu s normou EN 1570-1:2024
• Sada svorkovnic UL: Stůl/sestava nenese označení CE jako kompletní jednotka
Obě řešení jsou určena pro různé integrační potřeby:
Jedno nabízí integrovaný řídicí systém a označení CE,
druhé nabízí I/O terminály bez řídicí logiky pro snadnou integraci do jiných strojů nebo systémů PLC.
Obě řešení využívají na úrovni jednotlivých komponentů elektrické součástky s certifikací UL.
