Rozwiązania UL Sax Lift
Integracja z maszynami i systemami produkcyjnymi
Wielu naszych klientów integruje stoły podnośne nożycowe Sax Lift bezpośrednio ze swoimi maszynami i systemami produkcyjnymi. W takich przypadkach mogą być wymagane określone komponenty elektryczne oraz konfiguracje, w zależności od ostatecznego projektu i wymagań integracyjnych.
Rozwiązania UL i bezpieczeństwo elektryczne
W zakresie badań bezpieczeństwa elektrycznego działa kilka międzynarodowo uznanych organizacji w ramach systemu
Nationally Recognized Testing Laboratories (NRTL). Jedną z najbardziej znanych jest Underwriters Laboratories (UL).
Z tego względu określamy te konfiguracje jako rozwiązania UL – termin powszechnie stosowany w środowiskach przemysłowych.
Standardowo stoły podnośne skonfigurowane do integracji komponentów UL są wyposażone w:
Pompy 3x480V – 60Hz
Komponenty elektryczne UL Recognized (na poziomie komponentów)
Dodatkowo stół podnośny może być dostarczony w dwóch różnych konfiguracjach, w zależności od potrzeb integracyjnych:
- Zsystememsterowania / skrzynką sterowniczą i oznaczeniem CE
- Z blokiem zaciskowym (Terminal Block) oraz Deklaracją Włączenia (DoI, brak certyfikatu CE), co umożliwia integrację w finalnej maszynie, gdzie wdrażany jest kompletny system sterowania
1. Stółpodnośny z systemem sterowania – oznaczenie CE
Ta wersja zawiera wbudowany system sterowania oraz komponenty UL Recognized.
Stół podnośny posiada oznaczenie CE zgodnie z normą EN 1570-1:2024.
Korzyści:
- Gotowy do użycia z wbudowanym systemem sterowania
- Minimalna potrzeba stosowania zewnętrznego PLC lub logiki sterowania
- Komponenty UL Recognized
- Oznaczenie CE zgodne z aktualnymi normami
Idealny dla: firm, które potrzebują kompletnego rozwiązania wymagającego minimalnej integracji
Dlaczego wybrać to rozwiązanie (Control System)?
Wybierz tę opcję, jeśli potrzebujesz bardziej kompletnej konfiguracji stołu podnośnego z wbudowanym sterowaniem, oznaczeniem CE (EN 1570-1:2024) oraz minimalną potrzebą integracji zewnętrznego systemu sterowania.
Uwaga:
Stół podnośny / konstrukcja nie jest certyfikowany UL Listed jako kompletne urządzenie. Stół podnośny / konstrukcja posiada oznaczenie CE zgodnie z normą EN 1570-1:2024.
To rozwiązanie jest idealne dla środowisk przemysłowych, w których istotne są niezawodne komponenty elektryczne oraz zgodność z obowiązującymi europejskimi normami bezpieczeństwa.

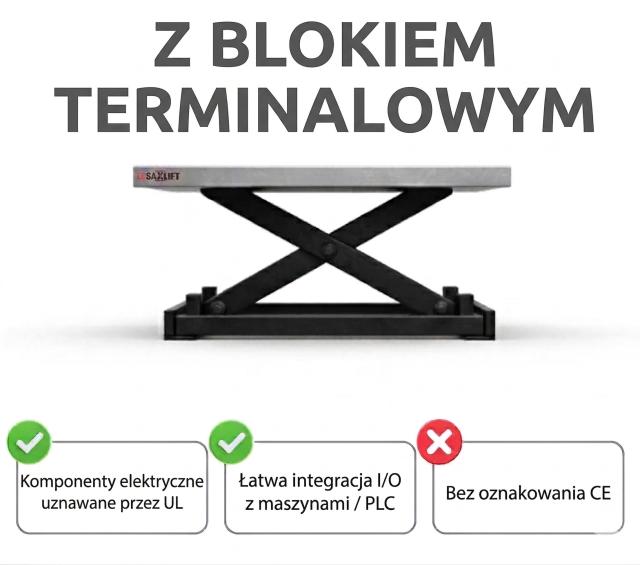

2. Stółpodnośny z blokiem zaciskowym – do integracji z maszyną
Ta wersja jest dostarczana bez wbudowanego systemu sterowania.
Została zaprojektowana do integracji z większą maszyną lub systemem PLC i dostarczana jest z Deklaracją Włączenia.
Korzyści:
- Bezpośredni dostęp do wejść/wyjść (I/O) poprzez blok zaciskowy
- Elastyczna integracja z istniejącymi systemami sterowania
- Komponenty UL Recognized
Idealny dla: klientów, którzy chcą mieć pełną kontrolę poprzez własny PLC lub system sterowania maszyną
Dlaczego wybrać to rozwiązanie (Terminal Block)?
Wybierz tę opcję, jeśli potrzebujesz bezpośredniego dostępu do I/O bez wbudowanego systemu sterowania, co umożliwia obsługę stołu podnośnego przez istniejącą maszynę lub PLC w sposób prosty i elastyczny.
Stół podnośny jest dostarczany z wejściami i wyjściami (I/O) wyprowadzonymi na terminale, natomiast system sterowania klienta zapewnia wymaganą logikę, blokady bezpieczeństwa oraz sekwencję działania.
Uwaga:
Stół podnośny / konstrukcja nie jest certyfikowany UL Listed jako kompletne urządzenie. Dostarczany jest jako rozwiązanie terminali I/O bez wbudowanej logiki sterowania i musi zostać zintegrowany z inną maszyną lub PLC, gdzie wdrażana jest końcowa logika sterowania oraz zabezpieczenia.
W związku z tym nie posiada oznaczenia CE jako kompletne urządzenie.
To rozwiązanie jest idealne do zastosowań przemysłowych, w których stół podnośny stanowi część większego systemu i jest sterowany przez istniejącą platformę sterowania klienta.
FAQ
Nie, stół podnośny nie jest certyfikowany UL Listed. Odniesienia UL dotyczą wyłącznie komponentów elektrycznych. Całe urządzenie nie jest UL Listed i nie jest certyfikowane zgodnie z UL 508A ani UL 2011 jako produkt końcowy.
Oznacza to, że niektóre komponenty elektryczne zastosowane w systemie posiadają zatwierdzenia UL Recognized na poziomie komponentów. Nie oznacza to, że całe urządzenie jest UL Listed.
Zależy to od wybranego rozwiązania:
- UL Components – ControlSystem:stół / konstrukcja posiada oznaczenie CE zgodnie z EN 1570-1:2024
- UL Terminal Block Package: stół / konstrukcja nie posiada oznaczenia CE jako kompletne urządzenie
Dwa rozwiązania zostały zaprojektowane dla różnych potrzeb integracyjnych:
- Jednozapewnia wbudowany system sterowania oraz oznaczenie CE
- Drugie zapewnia terminale I/O bez logiki sterowania do łatwej integracji z innymi maszynami lub systemami PLC
Oba rozwiązania wykorzystują komponenty elektryczne UL Recognized na poziomie komponentów.
