Sax Lift UL Lösungen
Viele unserer Kunden integrieren Sax Lift Scherenhubtische direkt in ihre eigenen Maschinen und Produktionssysteme. In diesen Fällen können spezifische elektrische Komponenten und Konfigurationen erforderlich sein, abhängig vom finalen Design und den Integrationsanforderungen.
UL Lösungen und elektrische Sicherheit
Im Bereich der elektrischen Sicherheitstests arbeiten mehrere international anerkannte Organisationen im Rahmen der sogenannten Nationally Recognized Testing Laboratories (NRTL). Eine der bekanntesten ist Underwriters Laboratories (UL).
Aus diesem Grund bezeichnen wir diese Konfigurationen als UL Lösungen – ein Begriff, der in industriellen Umgebungen weit verbreitet ist.
Standardmäßig sind Hubtische, die für die Integration von UL-Komponenten konfiguriert sind, ausgestattet mit:
- 3x480V – 60Hz Pumpen
- UL Recognized elektrische Komponenten (auf Komponentenebene)
Zusätzlich kann der Hubtisch je nach Integrationsanforderungen in zwei verschiedenen Konfigurationen geliefert werden:
- MitSteuerung/ Schaltschrank und CE-Kennzeichnung
- Mit Terminal Block und Einbauerklärung (DoI, nicht CE-zertifiziert), wodurch eine Integration in eine Endmaschine ermöglicht wird, in der das gesamte Steuerungssystem implementiert wird

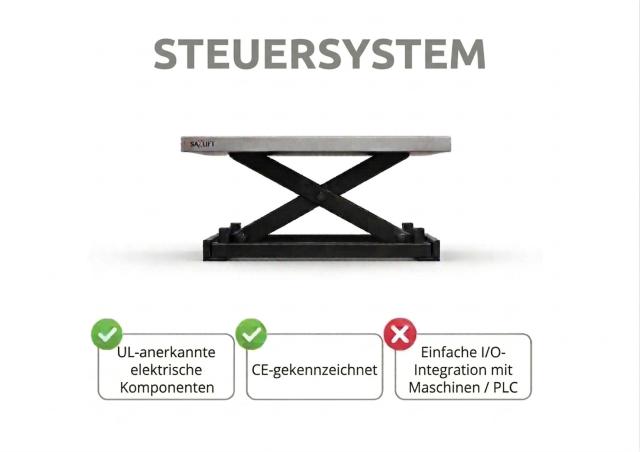

1. Hubtisch mit Steuerung – CE-gekennzeichnet
Diese Version beinhaltet ein integriertes Steuerungssystem sowie UL Recognized Komponenten. Der Hubtisch ist gemäß EN 1570-1:2024 CE-gekennzeichnet.
Vorteile:
- Einsatzbereit mit integrierter Steuerung
- Minimaler Bedarf an externer SPS oder Steuerungslogik
- UL Recognized Komponenten
- CE-gekennzeichnet gemäß aktuellen Normen
Ideal für: Unternehmen, die eine komplette Lösung mit minimalem Integrationsaufwand wünschen
Warum diese Lösung wählen (Control System)?
Wählen Sie diese Option, wenn Sie eine vollständigere Hubtischkonfiguration mit integrierter Steuerung, CE-Kennzeichnung (EN 1570-1:2024) und minimalem Bedarf an externer Steuerungsintegration wünschen.
Diese Lösung ist ideal für industrielle Umgebungen, in denen zuverlässige elektrische Komponenten und die Einhaltung relevanter europäischer Sicherheitsstandards entscheidend sind.
Bitte beachten Sie:
Der Hubtisch / die Konstruktion ist nicht als komplette Einheit UL Listed.
Der Hubtisch / die Konstruktion ist gemäß EN 1570-1:2024 CE-gekennzeichnet.

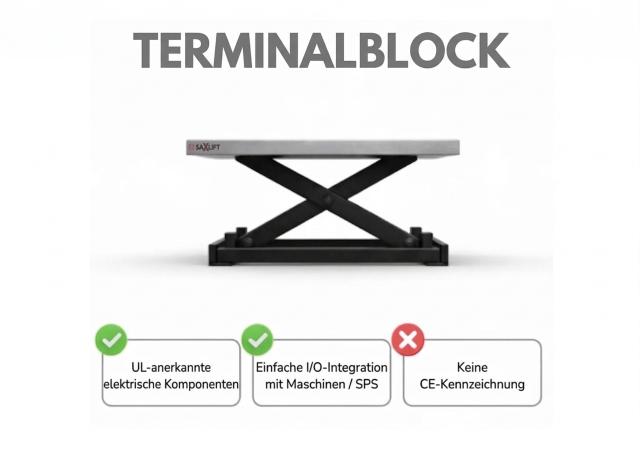

2. Hubtisch mit Terminal Block – zur Maschinenintegration
Diese Version wird ohne integriertes Steuerungssystem geliefert. Sie ist für die Integration in eine größere Maschine oder ein SPS-System ausgelegt und wird mit einer Einbauerklärung geliefert.
Vorteile:
- Direkter I/O-Zugriff über Terminal Block
- Flexible Integration in bestehende Steuerungssysteme
- UL Recognized Komponenten
Ideal für:
Kunden, die die vollständige Kontrolle über ihre eigene SPS oder Maschinensteuerung wünschen
Warum diese Lösung wählen (Terminal Block)?
Wählen Sie diese Option, wenn Sie direkten I/O-Zugriff ohne integrierte Steuerung wünschen, sodass der Hubtisch über Ihre bestehende Maschine oder SPS für eine einfache und flexible Integration betrieben werden kann.
Der Hubtisch wird mit seinen Ein- und Ausgängen (I/O) an Klemmen geliefert, während Ihr Steuerungssystem die erforderliche Logik, Sicherheitsverriegelungen und Betriebsabläufe bereitstellt.
Diese Lösung ist ideal für industrielle Anwendungen, bei denen der Hubtisch Teil eines größeren Systems ist und über die bestehende Steuerungsplattform des Kunden gesteuert wird.
Bitte beachten Sie:
Der Hubtisch / die Konstruktion ist nicht als komplette Einheit UL Listed. Er wird als I/O-Terminal-Lösung ohne integrierte Steuerungslogik geliefert und muss in eine andere Maschine oder SPS integriert werden, in der die finale Steuerungslogik und Sicherheitsfunktionen implementiert werden.
Daher ist er nicht als komplette Einheit CE-gekennzeichnet.
FAQ
Nein, der Hubtisch ist nicht UL Listed. UL bezieht sich ausschließlich auf elektrische Komponenten. Die komplette Maschine ist nicht UL Listed und nicht nach UL 508A oder UL 2011 als Endprodukt zertifiziert.
Dies bedeutet, dass bestimmte elektrische Komponenten im System auf Komponentenebene UL Recognized zugelassen sind. Es bedeutet nicht, dass die komplette Maschine UL Listed ist.
Dies hängt von der gewählten Lösung ab:
- UL Components – Control System: Der Hubtisch / dieKonstruktionist gemäß EN 1570-1:2024 CE-gekennzeichnet
- UL Terminal Block Package: Der Hubtisch / die Konstruktion ist nicht als komplette Einheit CE-gekennzeichnet
Die beiden Lösungen sind für unterschiedliche Integrationsanforderungen ausgelegt:
- Dieeinebietet eine integrierte Steuerung und CE-Kennzeichnung
- Die andere bietet I/O-Klemmen ohne Steuerungslogik zur einfachen Integration in andere Maschinen oder SPS-Systeme
Beide Lösungen verwenden UL Recognized elektrische Komponenten auf Komponentenebene.
