Hubtische - alles, was Sie wissen müssen
Ein Hubtisch ist eine mechanische Vorrichtung zum Heben und Senken schwerer Gegenstände oder Materialien.
Er besteht in der Regel aus einer Plattform, die von einem hydraulischen oder pneumatischen Hebemechanismus getragen wird, der über ein Bedienfeld oder eine Handkurbel aktiviert wird. Hubtische werden häufig in Industrie- und Fertigungsbetrieben sowie in Lagern und anderen Umgebungen eingesetzt, in denen schwere Gegenstände auf unterschiedlichen Höhen bewegt oder gelagert werden müssen. Sie sollen das Heben und Bewegen schwerer Gegenstände erleichtern und sicherer machen und können das Verletzungsrisiko für die Beschäftigten verringern.
In diesem Artikel erfahren Sie mehr über:
- Wie sie eingesetzt werden können
- Was Sie vor dem Kauf eines solchen Geräts über die Prozesse wissen sollten
- Wie sie sicher eingesetzt und gewartet werden.
Inhalt:
1. Grundlagen der Hubtische
2. Modelle
3. Zusatzausrüstung
4. Maßgeschneiderte Lösungen
5. Funktionen und Sicherheit
6. Schulung und Bedienung
7. Wartung
8. Mobile Modelle
Was ist ein Hubtisch?
Ein Scherenhubtisch ist eine Hebebühne, die häufig für den Waren- und Materialtransport in der Fertigung, im Einzelhandel, in der Verpackungsindustrie, in der Logistik, in Produktionslinien, im Bauwesen und in der Lebensmittelindustrie eingesetzt wird.
Ein Hubtisch wird mit Hydraulikzylindern angehoben und abgesenkt. Der Standard-Hydraulikhubtisch verfügt über eine Tragfähigkeit von bis zu 12000 kg und eine Gesamthubhöhe von bis zu 4 Metern und etwas darüber. Die Tischplattengrößen reichen von 90 cm bis 4,4 Meter Länge.
Die kundenspezifischen Sax Lift-Hubtische bieten eine Vielzahl von Optionen und können für fast jeden Bedarf angepasst werden.
Hubtische sind auch als Scherenhubwagen erhältlich
Große Auswahl
Sicherheit
2000+ Hubtische auf Lager
MAẞGESCHNEIDERTE HUBTISCHE
Qualität & Zuverlässigkeit
Grundlagen von Hubtischen
Es gibt fünf grundlegende Details, die Ihnen bei der Suche nach einem Hubtisch helfen werden.
- Die Hubhöhe
- Die Größe der oberen Platte
- Das Gewicht der schwersten Last
- Informationen über den Aufstellort und
- die Art des Be- und Entladens.

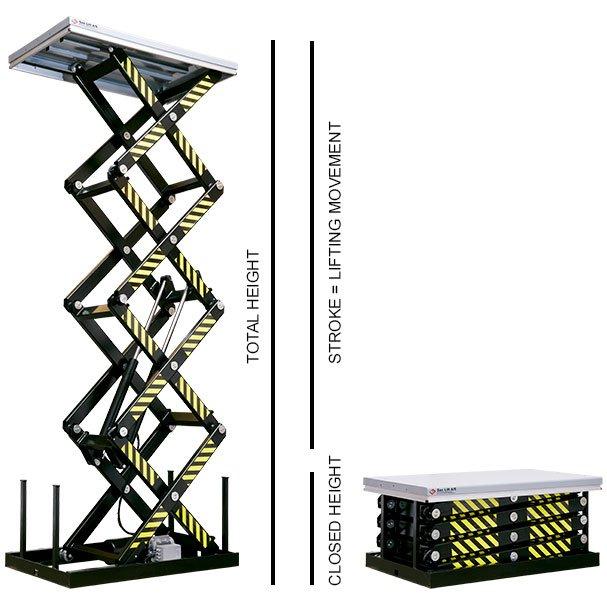

Hebehöhe
Wird Ihr Hubtisch auf dem Boden oder in einer Grube installiert? Wie hoch muss der Hubtisch aus seiner geschlossenen Höhe fahren?
Hub: Hebebewegung. Die Hubhöhe, wenn der Tisch in einer Grube installiert ist.
Geschlossene Höhe: Die Höhe des Hubtisches, wenn er geschlossen ist.
Gesamthöhe oder maximale Höhe: Hub + geschlossene Höhe. Die Hubhöhe, wenn der Tisch auf dem Boden installiert ist.
Tischplatte
Die Größe Ihres Hubtisches richtet sich nach den Außenmaßen des größten Gegenstandes, der mit dem Tisch transportiert wird. Die obere Platte sollte die gleiche Größe wie der Gegenstand haben - oder etwas größer sein. Ein großer Gegenstand auf einem kleineren Hubtisch birgt die Gefahr des Einklemmens, wenn der Hubtisch abgesenkt wird.
Wenn Sie einen Hubtisch mit Geländer und Toren benötigen, muss der Hubtisch größer sein als der größte Gegenstand, den Sie mit ihm heben wollen, da die Barrieren einen Teil der Fläche der Deckplatte einnehmen.
Deckplatten können nach Maß angefertigt werden, aber die Verlängerung kann die Kapazität des Hubtisches beeinträchtigen. Wenden Sie sich bitte an uns, wenn Sie einen Hubtisch mit einer maßgefertigten Deckplatte benötigen, und wir werden einen guten Ausgangspunkt für Ihre Anwendung finden.
Kapazität der Tische
Die Tragfähigkeit eines Hubtisches wird durch das Gewicht der Last bestimmt. Bei gleichmäßigen Lasten ist dies die für den Hubtisch vorgeschriebene Tragfähigkeit (SWL). Bei ungleichmäßigen Lasten müssen Sie sich möglicherweise nach einem Hubtisch mit zusätzlicher Tragfähigkeit umsehen.
Was beeinflusst die sichere Arbeitslast?
Die angegebene Tragfähigkeit gibt die Tragfähigkeit des Hubtisches bei mittlerer Belastung mit einem Gegenstand an, der sich innerhalb der Kanten des Tisches befindet.
Wenn Sie vorhaben, den Hubtisch mit einer ungleichmäßigen Last zu verwenden, oder wenn Sie eine verlängerte Deckplatte suchen, sollten Sie sich zunächst nach Hubtischen mit zusätzlicher Tragfähigkeit umsehen.
Eine Last sollte nie über die Kante des Hubtisches hängen. Unter der Außenkante des Hubtisches ist eine Sicherheitsauslösung angebracht, die die Absenkbewegung stoppt, falls etwas oder jemand unter den Hubtisch greift, während er in Betrieb ist.
Eine Last sollte immer gleich groß oder kleiner als die obere Platte des Hubtisches sein und auf keiner Seite über die Kante hängen. Wenn eine Last über die Kante des Hubtisches hängt, deckt die Sicherheitsleiste diesen Teil nicht ab und es besteht die Gefahr des Einklemmens.
Muss der Hubtisch verstärkt werden?
Hubtische sind so konstruiert, dass sie über die kurze Seite beladen werden. Wenn ein Tisch über die lange Seite belastet wird, kann eine Verstärkung der Deckplatte erforderlich sein.
Wenden Sie sich an Sax Lift, um zu erfahren, ob Ihre Installation eine verstärkte Deckplatte erfordert.
Heben von Boden zu Boden
Ein vertikal-Hubtisch ist ideal für die schnelle Nivellierung einer langen Strecke zwischen einem Keller/Straßenniveau und einem ersten Stockwerk.
Doppel-, Dreifach- und Vierfachscheren machen den Hubtisch in geschlossener Position hoch. Auf Baustellen, auf denen der Hubtisch mit einem manuellen Gabelhubwagen beladen wird, wird eine Grubeninstallation empfohlen.

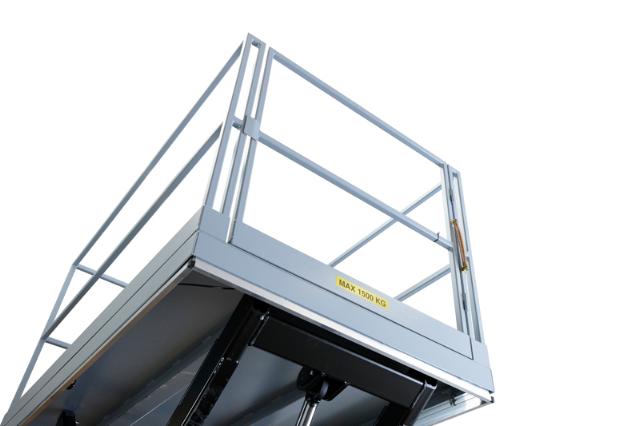

Sicherheitsbarrieren: Tore und Geländer
Die Barrieren können entweder offen oder mit perforiertem Stahl umschlossen sein, was ihnen ein elegantes Aussehen und zusätzliche Sicherheit beim Anheben verleiht.
Die Standardhöhe des Handlaufs beträgt 1100 mm. Sie können bei Bedarf höher, aber nicht niedriger gebaut werden. Die Tore können eintürig oder geteilt sein und sich horizontal oder vertikal öffnen. Die häufigste Lösung ist ein Tor, das sich horizontal, also vom Hubtisch weg, öffnet.
Wir empfehlen, vor der Bestellung eines Hubtisches mit Toren und Geländern einen Experten zu konsultieren. Sax Lift hilft Ihnen bei der Auswahl der richtigen Art von Toren und Geländern und berät Sie bei einer sicheren Installation.
Überbrückungsplatten und Ladeklappen
Eine Überbrückungsplatte kann einen doppelten Zweck erfüllen. Sie kann zur Überbrückung des Abstands zwischen einem Hubtisch und einer Etage oder einem Lieferfahrzeug sowie als Barriere verwendet werden, die verhindert, dass Waren vom Hubtisch rutschen.
Überbrückungsplatten können manuell oder automatisch gesteuert werden.
Eine automatische Steuerung empfiehlt sich bei sehr großen Überbrückungsplatten, die für eine manuelle Handhabung oft zu schwer sind.
Verriegelung - elektrische Sicherheit
Eine elektrische Sicherheitsverriegelung, Interlock, minimiert dieses Risiko von Verletzungen und Schäden durch Stürze.
Das Interlock-System hat drei grundlegende Funktionen:
- Alle Tore sind immer automatisch verriegelt.
- Ein Tor kann nur geöffnet werden, wenn sich der Hubtisch auf gleicher Höhe mit ihm befindet.
- Wenn ein Tor nicht geschlossen und verriegelt ist, bleibt der Hubtisch an einer Stelle stehen, bis alle Tore ordnungsgemäß geschlossen sind.
Aufstellen des Tisches an einer Wand
Die Festlagerseite der Schere ist am weitesten von der Wand entfernt.
Die Pumpe und der Schaltkasten sind immer zwischen den Scheren montiert, die am Grundrahmen befestigt sind, was einen einfachen Zugang für Wartung und Reparaturen ermöglicht.
Installationspunkt - was ist erforderlich?
- Ebener und stabiler Boden - muss das Nettogewicht des Hubtisches + sichere Arbeitslast tragen können.
- Ausreichende Beleuchtung - der Bediener muss den Hubtisch jederzeit sehen können.
- Ungehinderter Raum auf allen Seiten des Tisches.
- Richtige Temperatur - nicht höher als 50 Grad Celsius.
- Freier Raum von 0,5 Metern um den Tisch herum.
- Wenn die Aufstellfläche uneben ist, kann ein maßgefertigtes Stahlgestell unter den Hubtisch gebaut werden, um ihn auszugleichen.
- Wenn ein Abstand von 0,5 m zum Hubtisch während des Betriebs nicht möglich ist, wenden Sie sich bitte an Sax Lift für weitere Beratung.
Skizzen, Zeichnungen und Messungen der Einbaustelle und des Arbeitsablaufs sind immer sehr hilfreich
Verfahren zum Be- und Entladen
Die Art des Be- und Entladens bestimmt, welche Art von Tisch für Sie am besten geeignet ist.
Manuelle Palettenhubwagen, Palettenstapler und Gabelstapler haben alle eine unterschiedliche vertikale Reichweite und arbeiten mit verschiedenen Modellen. Nachstehend finden Sie alle Hubtischmodelle.
Wenn Sie den Hubtisch in einer Grube installieren können, kann der Hubtisch mit jedem Gerät beladen werden.

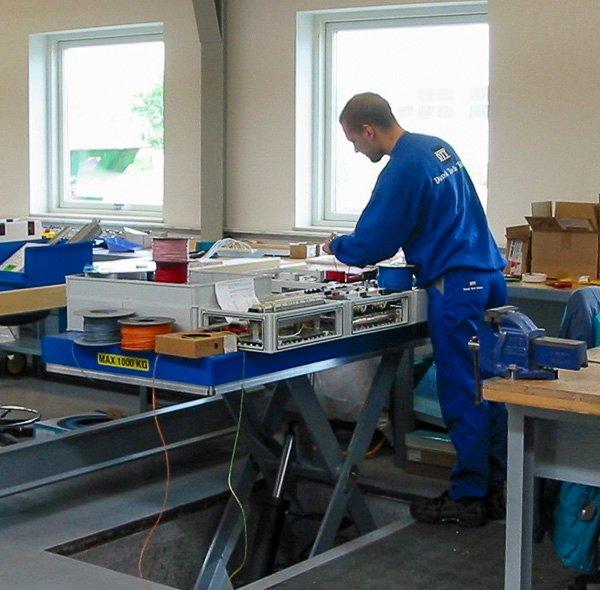

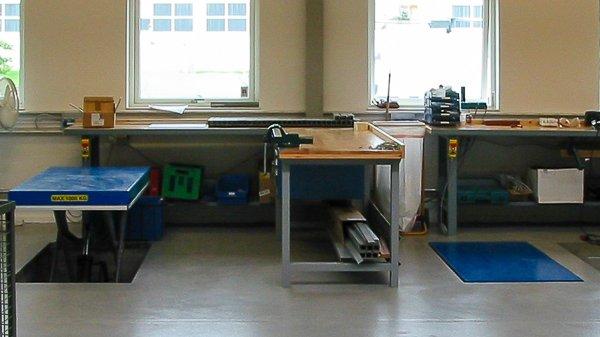

Hubhöhe und Einbau in eine Grube
Wenn ein Hubtisch in einer Grube installiert wird, schließt die obere Platte bündig mit dem umgebenden Boden ab. Und ebenerdige Hubtische lassen sich leicht mit einem manuellen Hubwagen be- und entladen und können aus dem Weg geräumt werden, wenn die Bodenfläche für andere Aktivitäten benötigt wird.
Wenn ein Scherenhubtisch im Boden installiert wird, entspricht die Gesamthubhöhe dem Hub des Hubtisches. Wenden Sie sich an uns, um detaillierte Anleitungen und Pläne für den Bau einer Grube zu erhalten und um einen Hubtisch zu finden, der zu Ihrem Standort passt.
Die Grube sollte immer etwas größer sein als der Hubtisch in seiner geschlossenen Position. Für eine erfolgreiche Installation der Scherenhebebühne im Boden sind die Maße der Grube wie folgt:
- Länge des Hubtisches + 30 mm.
- Breite des Hubtisches + 30 mm.
- Mindesthöhe des Hubtisches + 20 mm für die Einstellung.
Am Boden sollte ein Abfluss vorhanden sein, um das Wasser aus der Grube zu leiten.
Eine Grube sollte auch ein Rohr enthalten, um die Elektrokabel aus der Grube zu führen.
Ein externes Aggregat erleichtert die Wartung und schützt die Pumpe, falls sich Wasser am Boden der Grube sammelt. Das Aggregat, einschließlich der Pumpe und des elektrischen Schaltkastens, kann relativ weit entfernt vom Hubtisch installiert werden - dort, wo es für die Wartung am leichtesten zugänglich ist.
Vielleicht finden Sie sogar in einem separaten Raum, an einer Wand oder in der Decke Platz dafür, aber es sollte nicht höher als 4 m vom Grundrahmen des Hubtisches installiert werden.
Das Handbedienungspanel für die Benutzung des Hubtisches muss sich immer an einer Stelle befinden, an der es von allen Seiten des Tisches aus sichtbar ist.
Sax Lift bietet Grubenränder aus Stahl für einen sauberen und dauerhaften Abschluss entlang des Grubenrandes.
Modelle und Konfiguration
- Einfachscherenhubtische
- Vertikalhubtische
- Tandemhubtische
- Flachhubtische
- Power - ein Hubtisch mit der richtigen Konfiguration

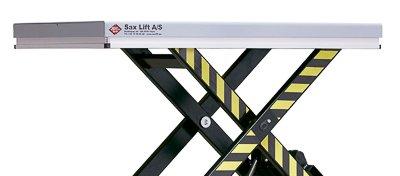

Einfachscherenhubtische
Der Einfachscherenhubtisch ist der gebräuchlichste Hubtisch, mit einer Hubkraft von bis zu 6.000 kg im Standardbereich.
Vertikalhubtisch
Der vertikalhubtisch bringt Sie in neue Höhen mit maximalen Hubhöhen zwischen 1780 mm und 4200 mm.

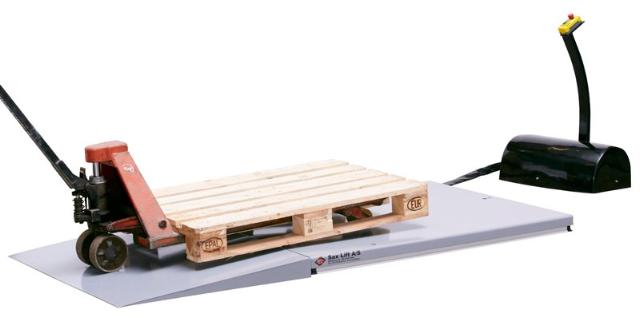

Flachhubtische
Flachhubtische sind für die Handhabung von Paletten ausgelegt und können leicht mit einem Handhubwagen beladen werden.
Tandemhubtisch

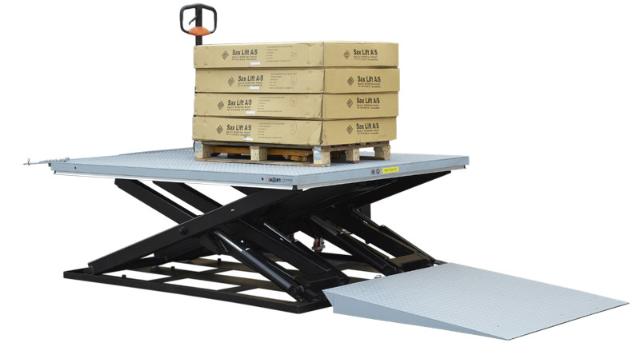

Horizontale Tandem-Scherenhubtische sind ideal für schweres Heben, lange Gegenstände oder mehrere Paletten auf einmal.
Optionen für die Stromversorgungskonfiguration
Hubtische sind in verschiedenen Leistungskonfigurationen erhältlich.
1x230V - Standard-Haushaltsstrom
Die meisten Sax Lift Schwerlasttische können mit einer 1x230V 50Hz Konfiguration geliefert werden.
Dies erfordert eine spezielle Pumpe und kann die Hubgeschwindigkeit verlangsamen.
3x230V
Manchmal wird eine dreiphasige Konfiguration mit 230V Strom verwendet.
Bitte informieren Sie uns, wenn dies an Ihrem Aufstellungsort erforderlich ist, und wir können die richtige Konfiguration bereits im Werk installieren.
Alle unsere dreiphasigen Tische werden mit einem roten, 5-poligen CEE-Stecker geliefert.
3x400V
Die meisten unserer motorisierten Hubtische sind standardmäßig mit 3x400V 50Hz ausgestattet.
Alle unsere Drehstromtische werden mit einem roten, 5-poligen CEE-Stecker geliefert.
24V-Batterie
Wenn Sie vorhaben, den Hubtisch zu bewegen, ist eine kabellose Lösung ohne Stromkabel die richtige Lösung für Sie.
Wir können einen Hubtisch mit einer 24V-Pumpe und einem Akku liefern.
Der Hubtisch kann aufgeladen werden, wenn er nicht in Gebrauch ist, und der Akku hat eine Anzeige, die anzeigt, wann er aufgeladen werden muss.
Zusatzausstattung für Standardmodelle
Zusatzgeräte können Ihre tägliche Arbeit schneller und einfacher machen. Wenn Sie unsicher sind, welches Zusatzgerät das richtige für Sie ist, kontaktieren Sie uns und wir helfen Ihnen gerne weiter.
- Endschalter
- Selbstnivellierung
- Ladeklappen und Rampen
- Handläufe
- Verriegelung
- Kippen und Drehen
- Vorhänge
Endschalter, oben und unten
Endschalter können zum Einstellen der Höhe des Hubtisches verwendet werden. Wenn ein Endschalter ausgelöst wird, stoppt er die Bewegung des Hubtisches. Beide Arten von Endschaltern sind einstellbar.
Ein oberer Endschalter wird verwendet, um den Motor in einer eingestellten Höhe anzuhalten. Ein Endschalter wird empfohlen, wenn ein Hubtisch zusammen mit einer angrenzenden Maschine oder einem Regal verwendet wird und die maximale Höhe nicht variiert.
Ein unterer Endschalter dient zum Einstellen der geschlossenen Höhe des Hubtisches. Er kann die geschlossene Höhe höher als die Standardhöhe machen. Bitte beachten Sie, dass der Bau von längeren Stützbeinen am Hubtisch empfohlen wird, wenn der Hubtisch in einer Grube installiert ist und Personen oder Fahrzeuge über den Hubtisch laufen, wenn er geschlossen ist.

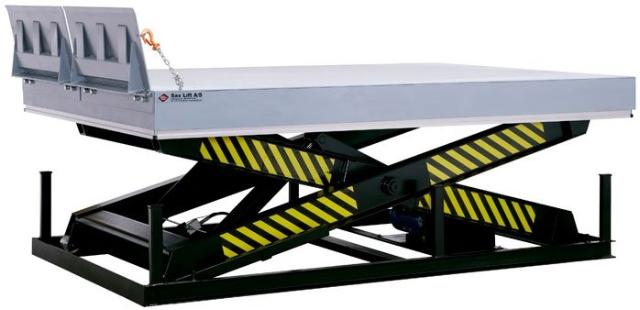

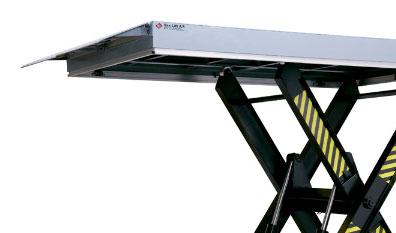

Überbrückungsplatten / Ladeklappen
Ladeklappen können zur Überbrückung eines Abstands zwischen dem Hubtisch und einem Fahrzeug oder einer anderen Ebene verwendet werden. Ladeklappen können auch als Barriere dienen, die die Last an Ort und Stelle hält.
Es gibt sowohl manuelle als auch automatische Optionen für die Überbrückungsplatten, und sie können in das Verriegelungssystem programmiert werden.
Selbstnivellierende Hubtische
Wenn Sie Ihren Hubtisch automatisch anheben und absenken möchten (unter Umgehung des Totmannschalters), ist ein induktiver Sensor die richtige Lösung für Sie.
Induktive Sensoren können verwendet werden, um den Hubtisch in der Mitte des Hub- und Senkzyklus auf einer vorprogrammierten Ebene anzuhalten - zum Beispiel mit einem angrenzenden Regal oder einer anderen Maschine.
Es gibt zahlreiche Möglichkeiten, die Bewegung eines Scherenhubtisches zu automatisieren. Bitte wenden Sie sich an Sax Lift, um die für Sie am besten geeignete Option zu finden.

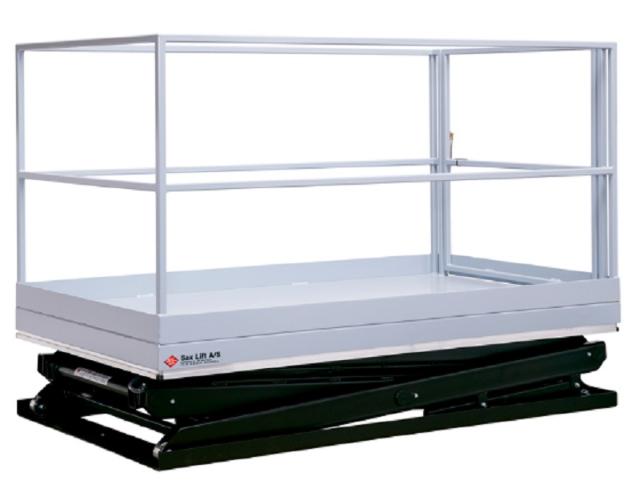

Geländer und Tor
Geländer und Tore werden verwendet, um zu verhindern, dass Güter über die Kante des Hubtisches fallen.
Rampe
Sax Lift Flachhubtische werden standardmäßig mit einer Rampe geliefert. Rampen sind auch für andere Arten von Tischen erhältlich, müssen aber für die jeweilige Installation gebaut werden. Der Winkel der Rampe bestimmt, wie viel Platz zwischen dem Boden und der Basis des von Ihnen verwendeten Hubgeräts vorhanden sein muss. Bitte wenden Sie sich an Sax Lift, wenn Sie eine maßgeschneiderte Rampe benötigen.

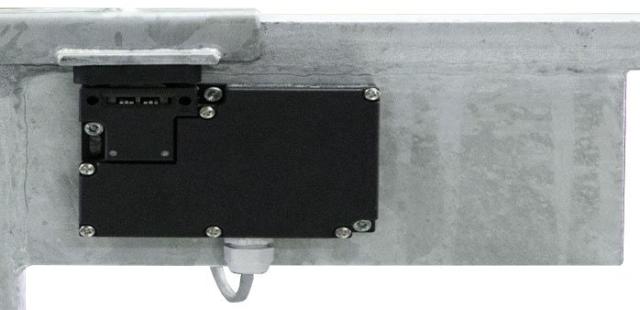

Interlock system
Eine elektrische Sicherheitsverriegelung (Interlock) minimiert dieses Risiko von Verletzungen und Schäden durch Stürze.
Das Interlock-System hält alle Tore und Türen automatisch verriegelt und verhindert die Bewegung des Hubtisches, falls eine Verletzungsgefahr besteht. Überbrückungsplatten können in das Interlock-System programmiert werden.
Ein Verriegelungssystem kann auf dem Hubtisch installiert geliefert oder für die Installation an vorhandenen Türen vor Ort vorbereitet werden. Es kann an jeder Art von Tor oder Tür installiert werden.

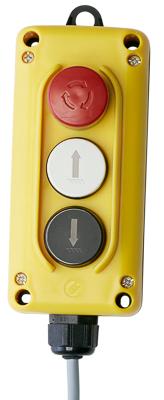

Optionen im Bedienfeld
Je nach Installation benötigen Sie möglicherweise ein spezielles Bedienfeld.
- Fußpedal: Auf- und Abwärtspedal und Not-Aus.
- Handsteuerung mit Tasten: für Anlagen, bei denen der Zugang eingeschränkt werden muss.
- Sonderfarben, -funktionen und -materialien: Bitte wenden Sie sich an uns, um Sonderausführungen des Steuersystems anzufragen.

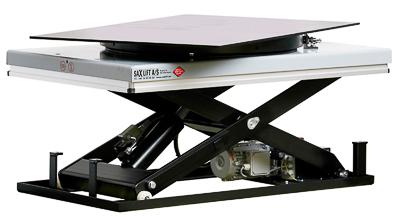

Drehplatten
Ein Drehtisch kann zum Drehen der Waren verwendet werden, damit sie von allen Seiten leicht zugänglich sind. Ein Drehtisch kann entweder manuell oder automatisch sein - je nachdem, wie Sie den Hubtisch verwenden möchten.
Wenn Sie den Drehtisch an bestimmten Positionen anhalten müssen, kann der manuelle Drehtisch mit einer mechanischen Arretierung geliefert werden. Der automatische Hubtisch kann so vorprogrammiert werden, dass er in bestimmten Abständen stoppt.
Die gängigsten Drehtischformen sind rund und rechteckig. Wir können einen Drehtisch liefern, auf dem Sie Ihre eigenen Geräte anbringen können - bitte kontaktieren Sie uns für weitere Informationen.

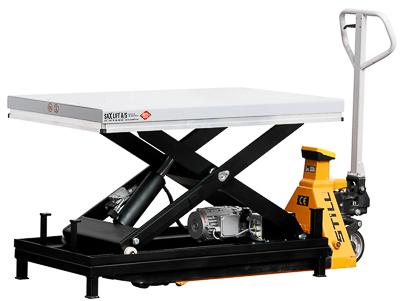

Rollengestell und Fahrgestell für Palettenhubwagen
Ein Drehtisch kann zum Drehen der Waren verwendet werden, damit sie von allen Seiten leicht zugänglich sind. Ein Drehtisch kann entweder manuell oder automatisch sein - je nachdem, wie Sie den Hubtisch verwenden möchten.
Wenn Sie den Drehtisch an bestimmten Positionen anhalten müssen, kann der manuelle Drehtisch mit einer mechanischen Arretierung geliefert werden. Der automatische Hubtisch kann so vorprogrammiert werden, dass er in bestimmten Abständen stoppt.
Die gängigsten Drehtischformen sind rund und rechteckig. Wir können einen Drehtisch liefern, auf dem Sie Ihre eigenen Geräte anbringen können - bitte kontaktieren Sie uns für weitere Informationen.

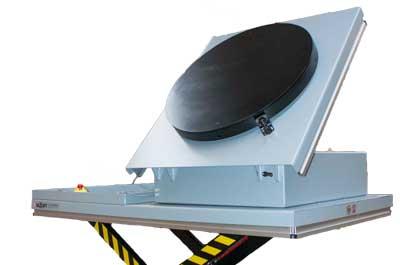

Kipp
Eine Neigung kann zum Heben von Gütern in einem Winkel verwendet werden. Dadurch erhalten Sie einen einfachen Zugang zu der Oberfläche, auf der Sie arbeiten, oder können Güter leichter vom Hubtisch abrollen.
Die Neigefunktion arbeitet mit einem Totmannschalter und kann entweder über ein eigenes Bedienfeld verfügen, oder die Bedienelemente für die Neigefunktion können in die Handsteuerung integriert werden, die auch zum Heben und Senken verwendet wird.
Kippen und Drehen können auch kombiniert werden.

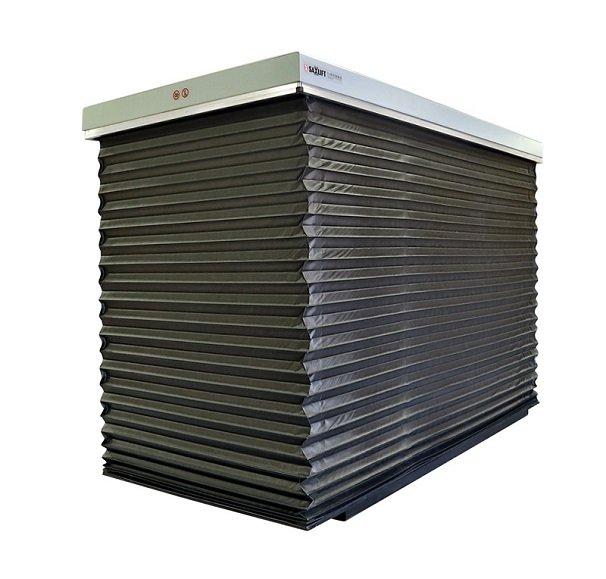

BALG ODER DRAHTNETZVORHANG
Eine Schürze um einen Hubtisch schützt die Scheren des Hubtisches vor äußeren Gegenständen. Es gibt zwei Optionen für eine Hubtischschürze: einen PVC-Balg oder einen Drahtnetzvorhang.
Alle Sax Lift Faltenbälge sind passgenau gefertigt und werden hinter der Sicherheitsleiste installiert. Ein Faltenbalg schützt die Schere und das Aggregat vor Wasserspritzern, Werkzeugen und anderen Gegenständen, die unter den Hubtisch fallen könnten. Bitte beachten Sie, dass ein Faltenbalg nicht vollständig wasser- und luftdicht ist. Es muss eine Luftzufuhr und -abfuhr gewährleistet sein.
Ein Drahtnetzvorhang wird entweder hinter der Sicherheitsleiste oder an der Kante des Hubtisches angebracht. Ein Drahtnetzvorhang ist gut geeignet, um zu verhindern, dass Werkzeuge und andere Gegenstände unter den Hubtisch fallen.

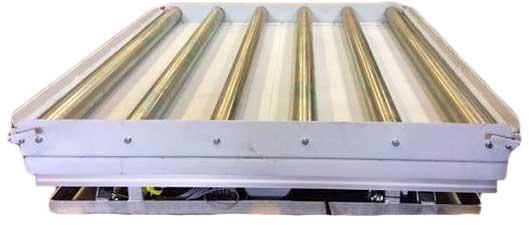

Rollen - manuell und automatisch
Rollen machen die Handhabung von Waren noch effizienter und einfacher und machen das Anheben von Waren vom Tisch überflüssig.
Jede Art von Rollen kann oben auf einem Tisch angebracht werden: Förderrollen und Stahlkugelrollen sind die typischsten Typen, die wir anbieten. Die Förderrollen können entweder manuell oder automatisch sein.
Massgeschneiderte Lösungen
Unsere Hubtische werden in allen Formen und Größen hergestellt, je nachdem, für welche Aufgabe sie bestimmt sind. Maßgefertigte Hubtische gehen über die Größen und Kapazitäten unseres Standardsortiments hinaus und können Funktionen haben, die vom einfachen Heben und Senken bis hin zum Kippen, Drehen und motorisierten Antrieb reichen.
Wenn Sie mehr über massgeschneiderte Hubtischlösungen erfahren möchten, klicken Sie auf die Schaltfläche
Gefährliche Umgebungen
Hatten Sie einen Spezialisten vor Ort, um festzustellen, in welche ATEX-Zone der Aufstellungsort Ihres Hubtisches fällt? Eine Arbeitsumgebung kann aus zwei Gründen gefährlich sein: Staub und Gase. Die Zoneneinteilung hängt von der Sättigung der beiden Stoffe in der Umgebung des Hubtisches ab.
Sax Lift bietet ATEX-Hubtische für die Zonen 1+21 und 2+22 an, bei denen das Aggregat außerhalb der ATEX-Zone installiert werden muss. Alle ATEX-Tische werden mit einem umfangreichen Dokumentationspaket geliefert.
Ein ATEX-zertifizierter Hubtisch kann in gefährlichen Umgebungen mit Explosionsgefahr installiert werden. Die Komponenten eines ATEX-zertifizierten Tisches sind gegen Funken gesichert und die Entzündung in der Atmosphäre wird vermieden.
Umgebungen mit Feuchtigkeit - wie man die Lebensdauer eines Hubtisches verlängern kann
Eine Standardlösung aus lackiertem Stahl kann im Freien installiert werden, aber die Lebensdauer der Maschine ist aufgrund von Korrosion begrenzt. Sax Lift bietet drei Optionen an, die die Lebensdauer Ihres Hubtisches für den Außenbereich verlängern können:
- C3-Lackierung - Umgebungen mit wenig Feuchtigkeit
- Verzinkung - Umgebungen mit Feuchtigkeit
- Edelstahl - feuchte Umgebungen
Alle elektrischen Teile sind standardmäßig nach IP54 klassifiziert und vertragen Spritzwasser und leichten Staub. Eine höhere IP-Klasse ist je nach Ihren Anforderungen möglich.
Hygienische Umgebungen - Lösungen aus Edelstahl
Wir bieten Hubtische aus Edelstahl für Ihre Lebensmittelproduktion und andere hygienische Umgebungen. Um die Sauberkeit in Ihrer Produktion oder Logistik zu maximieren, kann der Hubtisch mit lebensmittelechtem Hydrauliköl befüllt werden.
Lebensmittelverträgliches Hydrauliköl verunreinigt die Umwelt nicht und kann im Falle eines Lecks mit Wasser abgespritzt werden. Wenn Sie keinen komplett rostfreien Hubtisch benötigen, können Teile des Hubtisches rostfrei sein.
Ein Hubtisch mit verzinktem Untergestell und Scheren in Kombination mit einer Oberplatte aus rostfreiem Stahl ist zum Beispiel preiswerter als eine vollständig rostfreie Lösung.
Temperatur der Umgebung
Alle unsere Standard-Hubtische funktionieren in Umgebungen zwischen -30 und +50 Grad Celsius.
Für kältere Umgebungen müssen die Hydrauliköle auf einen Typ umgestellt werden, der -30 Grad Celsius und kälter verträgt.
Die Raumtemperatur darf +50 Grad Celsius nicht überschreiten.
Mobile Hubtische - manuell und elektrisch
Ein mobiler Hubtisch ist ideal, wenn Sie häufig schwere Lasten heben und bewegen. Ein mobiler Hubtisch schützt Ihr körperliches Wohlbefinden und kann Ihren Arbeitsprozess beschleunigen.
Sie vermeiden schweres Heben von Hand, und das Nachladen entfällt, wenn Sie den Tisch einfach bewegen können.
Die manuellen mobilen Hubtische von Sax Lift haben eine Tragfähigkeit von 150 bis 1000 kg und sind in verschiedenen Größen und Hubhöhen erhältlich. Die kleinsten, leichtgewichtigen mobilen Hubtische wiegen nur 40 kg und können problemlos in einem Lieferwagen von einem Ort zum anderen transportiert werden.
Bitte informieren Sie sich an Ihrem Arbeitsplatz über das maximale Gewicht von Gegenständen, die Sie von Hand heben dürfen.
Manuelle mobile Hubtische
Sax Lift bietet manuelle mobile Hubtische sowohl mit einer mechanischen Hubplattform mit Schraube als auch mit hydraulischem Hub an. Das mechanische Modell, I300, wird mit einem Handgriff angehoben und abgesenkt. Der I300 ist unsere wirtschaftlichste Lösung und eignet sich für Umgebungen, in denen Hydraulik nicht erlaubt ist.
Wir bieten mehrere Modelle manueller mobiler Hubtische im hydraulischen Bereich an, die zwischen 150 kg und 1000 kg liegen. Die hydraulischen manuellen Hubtische werden mit einer Fußpumpe angehoben und mit einem Handgriff abgesenkt. Die Plattengrößen reichen von 700 x 450 mm bis zu 1200 x 800 mm. Bitte besuchen Sie unsere Website, um alle verfügbaren Optionen zu sehen.
Elektrische mobile Hubtische
Ein elektrischer mobiler Hubtisch nimmt Ihnen jegliche körperliche Anstrengung aus dem Arbeitsablauf.
Ein elektrischer mobiler Hubtisch ist mit einer 12-V-Batterie ausgestattet und wird mit einem Totmann-Schalter betrieben.
Die Batterie ist mit einer Anzeige versehen, die anzeigt, wann sie wieder aufgeladen werden muss. Ein mobiler Hubtisch kann aufgeladen werden, wenn er nicht benutzt wird.
Sie können die Stillstandszeit nutzen, um Ihren Hubtisch aufzuladen - über Nacht oder zwischen den Schichten. Zum Aufladen eines elektrischen Hubtisches wird 1x230V Strom verwendet.
Betriebshandbuch und Mitarbeiterschulung
Der Arbeitsplatz erteilt allen Mitarbeitern, die einen Hubtisch benutzen, die entsprechende Genehmigung. Die Autorisierung ist ein interner Prozess, d. h. der Arbeitgeber stellt sicher, dass alle Mitarbeiter die Richtlinien für die sichere Verwendung eines Hubtisches verstehen.
Alle unsere Tische werden mit einer tischspezifischen Bedienungsanleitung geliefert, die detaillierte Anweisungen für alle Funktionen des Hubtisches und für die sichere Verwendung dieser Funktionen enthält.
Bewahren Sie die Bedienungsanleitung sorgfältig auf und bewahren Sie sie an einem Ort in der Nähe des Hubtisches auf, an dem sie für Bedienungs- und Wartungsanweisungen leicht zugänglich ist.
Einfache Tipps für den sicheren Betrieb eines Scherenhubtisches
Um ein möglichst sicheres Arbeiten zu gewährleisten, müssen Sie alle Anweisungen in der Betriebsanleitung des Hubtisches befolgen. Im Folgenden finden Sie die wichtigsten Punkte für einen sicheren Betrieb eines Standard-Hubtisches mit nur Standardfunktionen.
Gehen Sie sorgsam mit Ihrem Hubtisch um - überprüfen Sie täglich die Funktion der Sicherheitsauslösung und werfen Sie die Handbedienung nicht herum oder brechen Sie sie auf andere Weise. Halten Sie sich an den täglichen, monatlichen und jährlichen Wartungsplan, der in der Betriebsanleitung zu finden ist. Wenn Sie einen Fehler an Ihrem Hubtisch vermuten, zögern Sie nicht, Sax Lift oder Ihren Servicepartner zu kontaktieren.
- Greifen Sie niemals unter den Hubtisch, es sei denn, er ist mechanisch verriegelt.
- Legen Sie niemals andere Gegenstände unter den Hubtisch.
- Die Arbeitsumgebung muss regelmäßig gereinigt werden, unter 50 Grad Celsius liegen und gut beleuchtet sein.
- Bei der Arbeit mit einem hydraulischen Hubtisch sind Sicherheitsschuhe zu tragen.
- Auf allen Seiten des Hubtisches sollte ein Mindestabstand von 0,5 m eingehalten werden.
- Achten Sie immer darauf, dass die Last nicht herunterfallen oder vom Hubtisch rutschen kann.
- Das Personal darf den Hubtisch nur betreten, wenn er nicht in Bewegung ist, und muss sicherstellen, dass es dabei nicht herunterfallen oder stolpern kann.
- Der Bediener des Hubtisches muss jederzeit eine ungehinderte Sicht auf den Hubtisch nach allen Seiten haben. Das Bedienfeld muss so angebracht sein, dass der Bediener die Auf- und Abwärtsfunktionen sowie die Not-Aus-Funktion nutzen kann, während er den Tisch beobachtet.
- Bei längeren Betriebspausen ist der Hubtisch in geschlossener Stellung zu halten.
Praktische Ratschläge für den Gebrauch Ihres Hubtisches
Entgegennahme und Abladen des Tisches: Alle unsere Standard-Hubtische werden CE-gekennzeichnet und einsatzbereit geliefert. Im Folgenden finden Sie eine Schritt-für-Schritt-Anleitung, was bei der Anlieferung eines Hubtisches von Ihnen zu beachten ist.
Vor dem Abladen der Lieferung: Untersuchen Sie den Hubtisch vor dem Abladen auf mögliche Transportschäden. Sollten sichtbare Schäden vorhanden sein, müssen diese sofort auf dem Frachtbrief vermerkt werden. Kontaktieren Sie Sax Lift A/S sofort für weitere Anweisungen.
Wenn keine Transportschäden vorhanden sind, kann der Tisch - noch in der Originalverpackung - zum Aufstellungsort abgeladen werden. Der Hubtisch kann mit einem Hubwagen, einem Gabelstapler oder einem Kran transportiert werden. Wenn der Hubtisch am Aufstellungsort positioniert ist, kann die Verpackung entfernt werden.
Elektrische Arbeiten
Der Hubtisch ist bereits werkseitig mit einem CEE-Stecker ausgestattet, kann aber auch direkt an das Stromnetz angeschlossen werden, wenn dies gewünscht wird. Jeder elektrische Anschluss des Hubtisches muss von einem autorisierten Elektriker vorgenommen werden. Der Hauptstrom sollte mit einem abschließbaren Hauptschalter versehen sein.
Schutzausrüstung
Beim Bewegen, Installieren oder Warten des Hubtisches ist es ratsam, Sicherheitsschuhe zu tragen. Auch die örtlichen Bedingungen für Sicherheitseinrichtungen sollten beachtet werden.
Verschieben des Hubtisches mit einem Kran oder einem Gabelstapler unter Verwendung von Ringschrauben
Die Hebeösen sind im Lieferumfang des Hubtisches enthalten und befinden sich unter der Deckplatte. Um den Hubtisch zu bewegen, müssen die Ringschrauben in die Ecklöcher der Deckplatte des Hubtisches geschraubt werden. Auf diese Weise werden die Deckplatte und der Sockel/Grundrahmen miteinander fixiert (siehe Abbildung) und der Hubtisch kann mit Hilfe der Hebeösen angehoben und transportiert werden.
Sollten an Ihrem Hubtisch keine Gewindebohrungen oder Hebeösen vorhanden sein, schlagen Sie bitte in der Bedienungsanleitung nach oder wenden Sie sich an Sax Lift.
Bevor Sie den Hubtisch in Betrieb nehmen
- Lesen Sie die Betriebs- und Wartungsanleitung sorgfältig durch.
- Wenden Sie sich an Sax Lift, wenn etwas unklar ist.
- Der Hubtisch muss auf einem flachen, festen und ebenen Boden aufgestellt werden. Der Grundrahmen ist nicht selbsttragend. Der Abstand zu anderen Objekten sollte mindestens 0,5 Meter betragen.
- Der Aufstellungsort sollte während der Aufstellung und bei der späteren Benutzung gut beleuchtet sein.
- Wenn der Hubtisch am Aufstellungsort aufgestellt wird, werden die Ringschrauben entfernt, bevor der Hubtisch in Betrieb genommen wird.
- Der Hubtisch wird mit Spreizschrauben über die Löcher im Grundrahmen am Boden befestigt.
- Bevor Sie den Hubtisch an das Stromnetz anschließen, vergewissern Sie sich bitte, dass die Konfiguration des Hubtisches mit dem Stromnetz vor Ort übereinstimmt. Die Netzkonfiguration Ihres Hubtisches finden Sie in der Bedienungsanleitung und auf dem elektrischen Schaltkasten neben der Pumpe.
- Nach der Installation muss vor Ort eine Risikobewertung durchgeführt werden.
Aufnahmehubtische mit Rollen und Staplerfahrgestellen
Wenn Ihr Hubtisch mit einem Aufsatzfahrgestell geliefert wird, stützt das Fahrgestell den Grundrahmen und muss nicht am Boden befestigt werden.
Der Hubtisch muss unbelastet sein und sich in geschlossener Position befinden, wenn er transportiert wird. Der Boden unter dem Hubtisch muss eben und stabil sein und den punktuellen Druck der Lenkrollen und der Beine aufnehmen können.
Aktivieren Sie immer die Bremsen an allen Lenkrollen, wenn der Hubtisch in Gebrauch ist. Die Bremsen werden durch Niederdrücken der Feststellbremse mit dem Fuß aktiviert.
Be- und Entladen von Waren
Ein Hubtisch kann auf fast jede Weise beladen und verwendet werden.
Einige Methoden des Be- und Entladens erfordern eine zusätzliche Verstärkung der Struktur, und einige erfordern eine spezielle Installation oder eine Rampe, wie z. B. Hubwagen oder andere Geräte mit niedrigem Fahrgestell.
Wird der Hubtisch in einer Grube installiert, schließt er bündig mit dem umgebenden Boden ab. Sie sollten ihn dennoch über das kurze Ende beladen, an dem die Schere am Grundrahmen befestigt ist. Wenn Sie den Hubtisch über die längere Seite beladen wollen, muss die obere Platte möglicherweise verstärkt werden. Bitte kontaktieren Sie uns, um mehr darüber zu erfahren.
Ein flacher Hubtisch mit einer Rampe ermöglicht den Zugang ohne Einbau in eine Grube. Bei den meisten Modellen ist die Rampe 900 mm lang und hat die gleiche Breite wie der Hubtisch. Bitte beachten Sie, dass wir für jedes unserer Hubtischmodelle eine Rampe bauen können.
Bei Standard-Einzelscheren- und Vertikalhubtischen muss die Rampe sehr lang sein, wenn ein Hubwagen verwendet wird. Bei Tischen in Standardgröße ist eine Grubeninstallation vorzuziehen.
U- oder E-förmige Niedrigprofil-Hubtische sparen Platz - eine Rampe ist überhaupt nicht erforderlich.
Alle Niedrigprofillösungen werden mit einem externen Aggregat geliefert.
Gabelstapler, Kran und andere Methoden zur gleichmäßigen Beladung von oben
Es gibt keine Einschränkungen für das Beladen eines Hubtisches mit einem Gabelstapler, einem Kran oder einer ähnlichen Methode. Jeder Hubtisch kann mit diesen Methoden beladen werden.
Von der kurzen Seite beladener Hubtisch gegenüber Beladung von der langen Seite
Ein hydraulischer Hubtisch ist so konzipiert, dass er über die kurze Seite belastet wird, an der die Schere am Grundrahmen befestigt ist. Die Belastung über die lange Seite ist nicht ideal, da seitliche Kräfte auf den Scherenrahmen einwirken. Für die Belastung über die Längsseite muss die obere Platte normalerweise verstärkt werden.
Verladung über die lange Seite - welche Vorkehrungen sind zu treffen?
Wenn Sie eine Installation mit Beladung über die Längsseite planen - insbesondere mit einem Gabelhubwagen oder ähnlichem - wenden Sie sich bitte an Sax Lift, um sich beraten zu lassen. Wir können Ihre Lösung für die vorgesehene Verwendung haltbar machen.
Rollengestell
Ein Standard-Rollengestell hat zwei Bockrollen und zwei Lenkrollen mit Bremsen. Dank der Polyethylenrollen lassen sich auch schwerere Hubtische leicht schieben.
Die Lenkrollen eines Rollengestells müssen beim Heben und Senken des Tisches arretiert werden. Die Bremsen der Lenkrollen werden mit dem Fuß heruntergedrückt und gelöst.
Fahrgestelle für Lastkraftwagen
Mit einem Fahrgestell können Sie Ihren Hubtisch leicht mit einem Gabelstapler oder einem Hubwagen bewegen. Dies kann auch die Lösung für Sie sein, wenn Sie einen Hubtisch benötigen, der permanent vom Boden angehoben wird.
Fahrbare Hubtische: Fahrgestelle auf Rollen und Fahrgestelle für Stapler
Wenn Sie Ihren Tisch von einem Ort zum anderen bewegen wollen, empfiehlt sich ein Rollengestell oder ein Fahrgestell für den Transport. Das Fahrgestell trägt das Gewicht des Hubtisches und der Last, und der Boden darunter muss dem Punktdruck des Fahrgestells standhalten können.
Bewegliche Hubtische: Fahrgestell auf Rollen und Fahrgestell für Stapler Sicherheitstipp: Wenn der Hubtisch in beladenem Zustand von einem Ort zum anderen bewegt wird, sollte er sich während der Bewegung immer in der geschlossenen Position befinden.
Wartung und Reparaturen
Ein elektrohydraulischer Scherenhubtisch hat eine lange Lebensdauer, wenn er richtig benutzt und regelmäßig gewartet wird. Die Investition in einen Wartungsvertrag kann Ihnen die Kosten für einen neuen Hubtisch ersparen. Es gibt Sicherheits- und Wartungsvorkehrungen, die täglich, monatlich und jährlich zu beachten sind. Einige Punkte können Sie selbst in Ihrem Unternehmen erledigen, während andere die Hilfe eines Fachmanns erfordern.
Ausführliche Informationen zur Wartung finden Sie in der Betriebs- und Wartungsanleitung Ihres Hubtisches. Über alle Wartungs- und Reparaturarbeiten am Hubtisch sollten Sie stets ein Protokoll im spezifischen Handbuch des Tisches führen.
Ersatzteile
Sax Lift möchte Ihre Produktion und Prozesse in Gang halten und bietet die meisten Ersatzteile zur Lieferung in 1-3 Tagen an. Um Ersatzteile für Ihren Hubtisch zu bestellen, teilen Sie uns bitte die Seriennummer des Hubtisches mit. Sollte diese nicht verfügbar sein, teilen Sie uns bitte das Modell und das Produktionsjahr mit.
Alle Angaben finden Sie auf dem silbernen Maschinenschild, das an der Schere oder unter der Deckplatte angebracht ist.
Identifizierung eines Hubtisches für Wartung und Inspektion
Alle wesentlichen Wartungsarbeiten am Hubtisch müssen im Betriebs- und Wartungshandbuch für den jeweiligen Tisch eingetragen werden. Es ist wichtig, dass Sie das Handbuch gut aufbewahren und es für Wartungs- und Inspektionsarbeiten griffbereit halten.
Jedes Handbuch enthält eine Seriennummer, die auf dem Maschinenschild des Hubtisches angebracht ist. Das Maschinenschild ist ein silberfarbener Aufkleber, der an der Schere des Hubtisches oder unter der oberen Platte angebracht ist.
Wenn Ihr Maschinenschild verloren geht oder beschädigt wird, wenden Sie sich bitte an Sax Lift, um Anweisungen zu erhalten.
Vorbereitung auf die Wartung
Sie sollten niemals unter den Hubtisch greifen oder darunter treten, bevor der Hubtisch mit den Wartungssicherungsbeinen verriegelt ist.
- Heben Sie Ihren Hubtisch mit der weißen „Auf“-Taste an. Sie müssen ihn nur so hoch anheben, dass Sie die Sicherheitsstützen abstellen können. Benutzen Sie ein Werkzeug, um sie nach unten zu drücken.
Greifen Sie niemals unter den Tisch, bevor er eingerastet ist.
Verwenden Sie die Sicherheitsbeine immer auf beiden Seiten. - Benutzen Sie den schwarzen „Abwärts“-Knopf, um das volle Gewicht des Hubtisches auf die Sicherheitsstützen zu senken. BITTE BEACHTEN: Vorsichtsmaßnahmen vor der Wartung:
- Bei Arbeiten an der Hydraulik: Wenn der Hubtisch auf den Sicherheitsstützen steht, drücken Sie die schwarze Abwärtstaste weitere 20 Sekunden, um den Druck aus dem Hydrauliksystem zu nehmen.
- Bei Arbeiten an der Elektronik: Wenn der Hubtisch auf den Wartungssicherheitsbeinen steht, trennen Sie ihn vom Stromnetz. Nach Beendigung der Wartungsarbeiten testen Sie bitte den Hubtisch mit der Handsteuerung, bevor Sie die Wartungsstützen entfernen.
- Nach dem Hochklappen der Sicherheitsbeine sollten Sie nicht mehr unter den Hubtisch greifen oder darunter treten.
